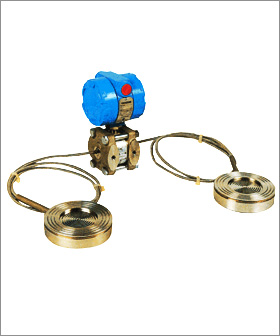

凡用户订1151LT型法兰式液位变送器或1151DP/GP型带远传装置的差压/压力
变送器中EFW\RFW法兰安装所配3″、4″150LB过程连接法兰尺寸和密封垫圈
尺寸,下图所示供参考。
图9 3″150LB法兰用户过程连接法兰(其中尺寸D自用自定)(参考)
图10 4″150LB法兰用户过程连接法兰(其中尺寸D自用自定)(参考)
图11 法兰密封垫圈图
法兰密封垫圈尺寸表
|
配用法兰
|
D
|
d
|
|
3″
|
127
|
80
|
|
4″
|
157
|
100
|
法兰密封垫圈用户按接液介质特征,自行选择密封垫圈材质,本公司推荐石
橡胶,丁晴橡胶,氟橡胶,尼龙,聚四氟乙烯等材质.
|
